Виды присадочной проволоки, маркировка и характеристика, применение

Время на чтение: 3 мин
0
470

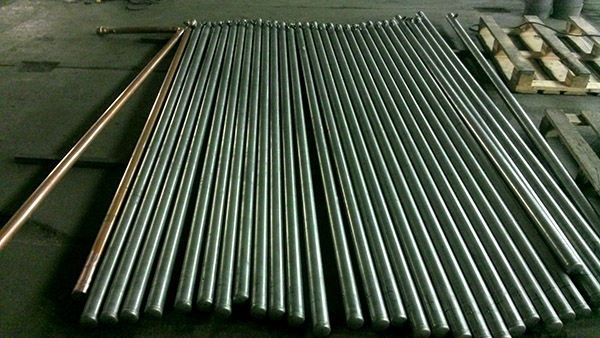

Присадочная проволока

Помимо электродов рабочим элементом в сварке выступает присадочная проволока. Ее применяют в дуговом сваривании, либо в сварке в среде защитного газа.

Оборудование при этом используется автоматических либо полуавтоматических моделей. Поставляется эта проволока в бобинах, разнится по характеристикам и диаметру.

Эта статья детально разберет, что такое присадочная проволока, ее виды и что означает ее маркировка.

Сварочной проволокой называют разные виды выполненного из металла прутка. Он продается в бобинах, которые помещаются в механизмы, подающие проволоку в сварочный аппарат.

Подача происходит либо автоматически, либо с настроенной сварщиком скоростью. Иногда бобина разматывается вручную, без применения механизмов.

Материал прутков различается. Это связано с тем, что металл расходного элемента должен соответствовать металлу свариваемой детали. Сталь нужно варить стальным прутком, медь – медным.

Поэтому можно встретить присадочную проволоку фактически всех возможных вариантов и сплавов.

Виды присадочных проволок

Этот присадочный материал разделяют на три вида, в соответствии с которыми он бывает сплошным, порошковым (флюсовым) и активированным.

Пруток сплошного сечения – это чистый металл без каких-либо дополнительных примесей, включений, веществ. Его просто производить и использовать, а потому он достаточно распространен. Применяется он в работах в среде защитного газа, такого как аргон.

Порошковый вид применяется в безгазовой сварке. Но ведь сваривание металлов без защиты специальных газов усложняется воздействием кислорода, который ухудшает качество шва. Почему это не работает здесь?

Потому что порошковый пруток сконструирован особым образом. Несмотря на то, что выглядит он как цельная модель, внутри он полый. По сути, он представляет собой трубку.

Эта трубка заполнена специальными веществами в форме порошка, которые способны заменить воздействие защитного газа. Полая проволока применяется на высоте, и в других условиях, куда невозможно доставить газовую аппаратуру.

Активированный тип присадочных проволок – это результат слияния технологий цельного и полого типов. Он взял от сплошных и порошковых моделей лучшие параметры, совместив их в себе: цельность сплошного вида и защитные характеристики полого.

Результатом стала цельная проволока, покрытая равномерным слоем включений, защищающих его от пагубных воздействий воздуха.

Нюансы выбора

Присадочная проволока

Разбираясь в модельных видах сварочных прутков нужно знать, что каждый тип имеет свое назначение. То есть, каждая присадочная проволока подходит для определенного типа сварочных работ.

Читайте также:  Использование флюса в процессе пайки медных изделий - какой бывает и как применяется

Поэтому перед тем, как взять какой-либо вариант нужно узнать, для какой обработки металлов она будет использоваться. Не нужно брать для резки прутки, предназначенные для сварки.

Помимо разделения по применению, существуют версии разных диаметров. Показатель диаметра зависит от толщины детали, которая будет вариться. Проволока больших размеров берется для толстых деталей, меньших – для тонких.

Встречаются размеры от 0,8 до 12 мм. Чаще всего применяются трехмиллиметровые прутки.

Как уже было сказано, этот присадочный материал используется для обработки разных видов металлов. Поскольку пруток всегда соответствует металлу детали, то на этот параметр тоже нужно обратить внимание.

Нельзя применять для стальной детали проволоку из латуни, а для алюминия – из стали. В некоторых случаях это просто не получится, в некоторых пострадает качество шва.

Немаловажную роль играет состав присадочного элемента. Существуют модели с разным наполнением, а также легированностью. Чтобы подобрать модель правильно, нужно изучить эти показатели и сравнить с требуемыми для свариваемой детали.

Маркировки

Присадочная проволока

Маркировкой называют порядок чисел и/или букв, которые несут в себе характеристики, назначение предмета. Сварочная проволока имеет ряд маркировок, применяющихся ко всем моделям, видам или показателям использования.

Полный список маркировочной классификации сварочных проволок насчитывает более семидесяти пунктов. Поэтому здесь будет рассказан только принцип расшифровки и несколько популярных марок.

Разбор расшифровки маркировочной надписи будет проведен на примере модели Св-06Х19Н9Т. Она применяется при дуговом сваривании и встречается достаточно часто.

Начальные буквы означают назначение сварочного материала. В данном случае это буквы «Св». Расшифровка этого показателя означает, что материал предназначен для сварочных работ.

Его нельзя применять для резки или других обработок металлов. Помимо маркировки «св» существует «нп» - наплавочная проволока, а также «пп» - порошковая.

После типа обработки, для которого предназначен пруток, стоит цифра, маркирующая содержание углерода. Этот параметр указывается в процентах, в соотношении с общей массой. В разбираемой модели указано 06, что расшифровывается как 0,06 процента.

Дальше указываются другие металлы, включенные в состав прутка и их процентный показатель. Здесь мы видим девятнадцать процентов хрома, девять процентов никеля, и титан.

Титан, обозначенный буквой Т, не несет рядом показателя процентов. Это значит, что в общем составе материала его включение меньше одного процента, а в таких случаях их точное содержание не указывается.

Читайте также:  Каким способом рассчитывается цена сварочных работ, факторы влияющие на цифры

Что касается других букв, встречающихся в маркировках, то они означают прочие металлы, которые включены в состав той или иной версии присадочного материала. Изучить их все сложно, здесь будут приведены основные:

  • М – молибден
  • С – кремний
  • Ф – ванадий
  • Ц – цирконий
  • Д – медь
  • Г – марганец
  • Ю – алюминий.

Как видно, они не всегда являются первой буквой металла, который маркируют, поэтому буквенные маркировки лучше выучить наизусть.

Популярные модели

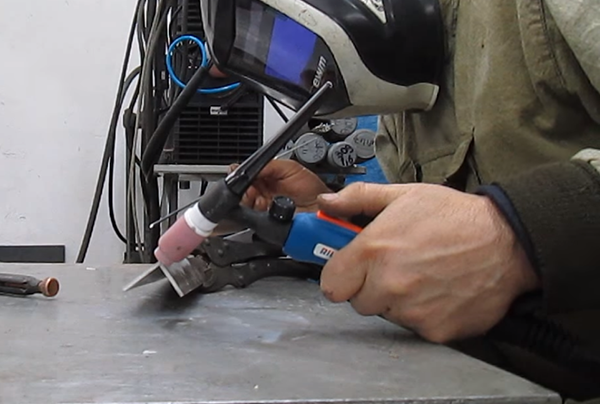

подача присадочной проволоки

Среди разнообразия модельных версий довольно сложно ориентироваться начинающему сварщику. Здесь будут приведены распространенные типы сварочных проволок, как база в изучении.

Одной из таких моделей является Св-10Г1СН – сварочная проволока с десятипроцентным включением углерода, однопроцентным включением марганца, содержанием кремния и никеля в составе меньше одного процента.

Она применяется при сваривании в среде защитного газа. Может применяться к низколегированной стали. Достаточно широко применяется в разных промышленных областях.

Версии Св-10ГА (сварка, 0,1% углерода, включение марганца и азота меньше 1%), Св08А (сварка, 0,08% углерода, содержание азота меньше 1%) и Св08 (сварка, содержание углерода 0,08%) используются для аргонодуговой и газовой сварки.

Применимы для сварки водопроводных труб и прочих низкоуглеродистых металлов.

Для низколегированных видов стали предназначены модели:

  • Св08ХН2М (сварка, 0,08% углерода, 2 процента никеля, меньше процента хрома, молибдена),
  • Св08ХМФА (сварка, 0,08% углерода, содержание хрома, молибдена, ванадия, азота – меньше 1%),
  • Св08ГС (сварка, 0,08% углерода, содержание марганца, кремния – меньше 1%).
  • В этот список входит также разобранная в примере Св-06Х19Н9Т.
  • Для высоколегированных типов металла используются:
  • Св-08Н50 (0,08% углерода, 50% никеля)
  • Св30Х25Н16Г7 (0,3% углерода, 25% хрома, 16% никеля, 7% марганца)
  • СВ07Х19Н10Б (0,07% углерода, 19% хрома, 10% никеля, меньше 1% ниобия)
  • Св10Х17Т (0,1% углерода, 17% хрома, меньше 1% титана)
  • Св08Х20Н9Г7Т (0,08% углерода, 20% хрома, 9% никеля, 7% марганца, меньше 1% титана)

Заключение

Подобрать присадочную проволоку не так сложно.

Да, ее классификации разнообразны, а видов насчитывается более семидесяти, но зная тип обработки и металл, из которого создана деталь, можно сузить список.

Также можно спросить совета у продавца или специалиста.
